Dynastation系列 DSR系列

dynastation

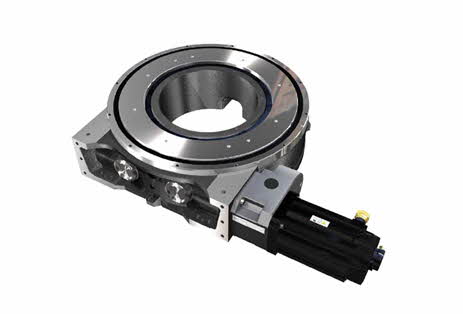

Dynastation DSR 系列最适合于负荷大,高精密使用条件的
伺服机电驱动型高精密减速器。
(可以装最大 20吨)

由于大口径中孔和薄型规格,设置安装方便。
而且采用高精密的Barrel Cam构造,
具备高精密的位置决定能力和高刚性的特性。

产品特点

  • dynastation

    高精度,高刚性的Barrel Cam构造

    HANNZ MOTROL独有的凸轮制造技术,
    而且由于精密的Barrel Cam构造和伺服机电驱动,
    达成高精度的位置决定。

  • dynastation

    大口径输出面和低中心设计

    DSR 系列是同一种行业产品当中,
    从地面到输出回转版面的高度最低的产品。
    这会提高工作人员的安全性和工作效率。

  • dynastation

    可选择附加减速器

    DSR 系列内装附加的齿轮减速器,
    小容量的伺服机电,也可以得到大量动力。

  • dynastation

    与外壳一体型轴承

    独自制作的一体性4点支持轴承,能实现高刚性以及省维修费用。
    由于加工面的加工精度直接影响到输出面的一体型轴承的特性,
    对于摇动,真圆度,回转平坦度方面会得到最佳的结果。

产品参数

DSR120 DSR160 DSR220 DSR300 DSR400 DSR500
允许MAX荷重 2,000kg 3,000kg 7,500kg 10,000kg 15,000kg 20,000kg
旋转板高度 175mm 205mm 225mm 250mm 280mm 340mm
旋转板直径 Φ290mm Φ375mm Φ500mm Φ700mm Φ900mm Φ1,136mm
输出部中孔径 Φ130mm Φ180mm Φ255mm Φ380mm Φ500mm Φ630mm
伺服机电推荐 1.5kW 2.0kW 3.5kW 7.5kW 11.5kW 15.0kW
减速比标准 1/100 1/120 1/120 1/120 1/180 1/225
反复精度 0.05mm(r=1,000mm)

产品型号

型号 规格 - 减速比 - 马达安装位置 电缆接口位置 安装姿势 - 选项
DSR 220   120   R 1 H   B
DSR 300   120   R 2 V   T  M
DSR 500   225   R 3 H   T  B
型号 规格 减速比
DSR 120 100 如左边的表上没有您要的减速比,
请给我们联系商量。
160 120
220 120
300 120
400 180
500 225
  • 马达位置

    • dynastation

      R(右) 标准位置

    • dynastation

      L(左)

  • 电缆接口位置

    • dynastation

      1 往本体方向

    • dynastation

      2 往本体反方向

    • dynastation

      3 往输出面方向

    • dynastation

      4 往输出面反方向

  • 安装姿势

    • dynastation

      H 平面安装

    • dynastation

      V 竖直安装

      ※DSR500只适用于平面安装.
      不适用竖直安装.

    Z其他

    因油封的特性, 不允许把输出面往地下面安装的姿势

  • (选项)

    • dynastation

      T 输出面加个加工孔

    • dynastation

      B 外壳上加个加工孔

    • dynastation

      M 竖直方向安装时

      ※可以提供安装钉子
