协和滚筒kyowa roller新旧编号对照
旧型号


协和电动滚筒的通称

MR ——标准式样
WHR——防水式样
BMR——电磁制动式样
SMR——防反转式样
HMR——高扭力式样
TMR——锥形式样
WBMR——防水电磁制动式样


电源种类
3--三相200V(标准)
1--单相100V(标准)

三相滚筒电机电压表
50Hz 380V 400V 415V
60Hz 380V 400V 420V 440V 460V

单相滚筒电机电压可制(200/220V,50/60Hz)

滚筒外径(mm)
3-φ38;4-φ42.7;5-φ57;6-φ60.5


滚筒长度(mm)
φ38,φ42.7
长度 250 300 400 500 600 700

φ57,φ60.5

长度 200 300 400 500 600 700 800 900 1000

滚筒名义线速度(例如:10,m/min,每种外径滚筒可以有多种线速度)
38φ 9.9/12.4M/Min 50/60Hz
42.7φ 11.1/13.9M/Min 50/60Hz
57φ 9.5/11.5M/Min 50/60Hz
60.5φ 10.1/12.2M/Min 50/60Hz

特殊订制
•K-齿轮强化型
•TI-1路驱动双滚筒型
•T2-2路驱动双滚筒型
•P-V型皮带轮
•V-带凹槽
•SR-带链轮
•SSR-单个链轮
•O-O型皮带轮
•R-包天然橡胶
•UR-包丁晴橡胶
•NH-Contracted tube


新型号


协和KYOWA电动滚筒通称,固定使用[MR]


式样
A 标准式样 G 双驱动+刹车(PM内藏) O 防尘+刹车(PM内藏) U 锥度+刹车(PM内藏)
B 刹车(PM内藏) I SUS P 防尘+刹车(PM外设) V 锥度+刹车(PM外设)
C 刹车(PM外设) J 防水+防逆 Q CE适合品 W 防水
D 双驱动2 K 防水+刹车(PM外设) R   X 防滴
E 双驱动1 L 双驱动+刹车(PM外设) S 防逆 Y 其他
F 防水+刹车(PM内藏) N 防尘 T 锥度


电源种类
3--三相
1--单相


滚筒外径
(mm)
38-φ38;42-φ42.7;48-φ48.6(new);50-φ50.8(new)
57-φ57;
60-φ60.5

滚筒的长度(相对应直径的长度)(mm)

直径/长度 300 400 500 600 700 800 900 1000
φ38
φ42.7
φ48.6
φ50.8
φ57
φ60.5

滚筒名义线速度m/min(例如:10的含义如下)
38φ 9.9/12.4M/Min 50/60Hz
42.7φ 11.1/13.9M/Min 50/60Hz
57φ 9.5/11.5M/Min 50/60Hz
60.5φ 10.1/12.2M/Min 50/60Hz

衬垫、管的种类
A
标准(光泽镀铬)
E
3mm氯丁橡胶
J
管SUS(不锈钢
D
3mm丁晴橡胶
B
3mm天然黑色橡胶
F
3mm天然白色橡胶
L
1.5mm天然黑色 H 镀硬铬
C
3mm聚胺脂橡胶
G
3mm硅橡胶
M
2mm天然黑色 Y 其它

驱动电机的种类与电压
A 200V/50.60HZ
/三相
G 400V/50.60HZ
/三相
L 460V/50.60HZ
/三相
R 220V/50.60HZ
/单相
B 100V/50.60HZ
/单相
H 高出力/三相 M 110V/50.60HZ
/单相
S 230V/50.60HZ
/单相
C 220V/50.60HZ
/三相
I 415V/50.60HZ
/三相
N 115V/50HZ
/单相
T 240V/60HZ
/单相
D 230V/50.60HZ
/三相
J 420V/50.60HZ
/三相
O 115V/60HZ
/单相
3 高出力(φ57,
φ60.5)
F 380V/50.60HZ
/三相
K 440V/50.60H
Z/三相
Q 200V/50.60HZ
/单相


被动力滚筒联动型与齿轮强化型的指定
A
标准
E
单链轮
K
齿轮强化型
O
K+单链轮
B
V型皮带轮
F
圆形皮带轮
L
K+V形皮带轮
P
K+圆形皮带轮
C
切槽(V型槽)
G
切槽(圆形槽)
M
K+切槽(V型槽)
Q
K+切槽(圆形槽)
D
链轮
H

N
K+链轮
Y
其它

内寸特殊长度规格

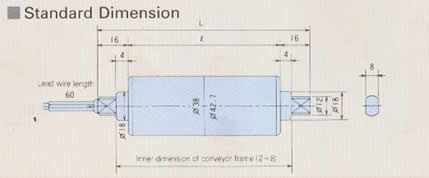

A:标准(内寸=l+8);M:准标准(内寸=l+15)
