2.TSB形电磁制动器

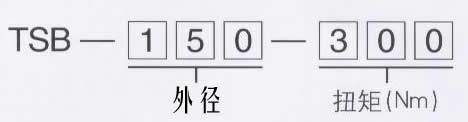

■ 形号表示

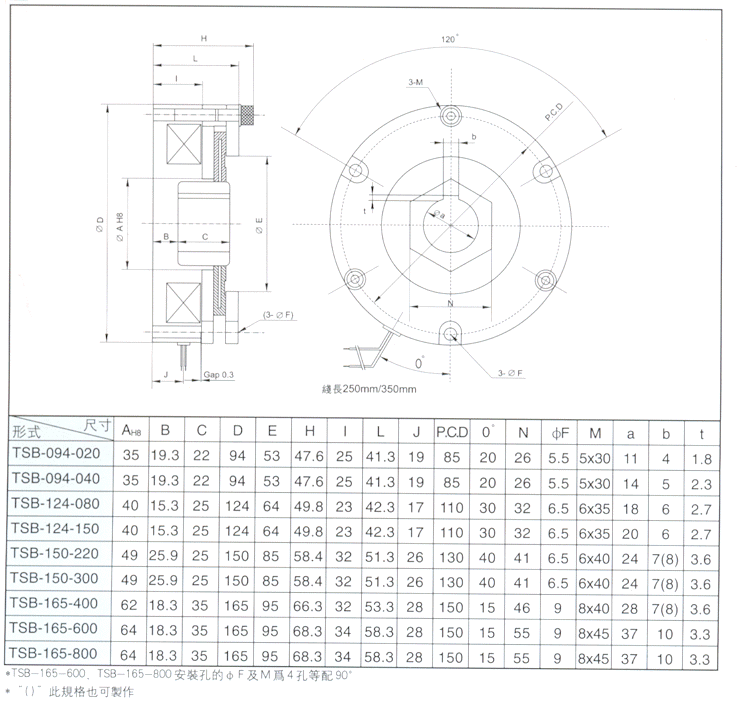

■尺寸图





■规格特性



■ 概要
   TSB形式，乾式复板无励磁动作形弹簧制动方式刹车，断电时能够急速停止机械动作，
长时间且安全的保持静止状态对于产业机械均能够有效运用。

■ 特点
■动作时间快可耐高频度使用，耐热等级可达F级（155℃）。
■ 针对组力而言，最容易组拆装。
■ 非石棉材质摩擦片，不会引起环保问题，对出口外销厂商之上佳选择。
■ 特殊来令片设计，耐磨耗性佳，高摩擦力可达小型化，及免于常常调整间隙之优点，使
用次数可达100万次以上。
■ 轻薄设计可以搭配多种整流器，且应答性快准之设计。
■ 扭矩大小可依客户需要做设计。

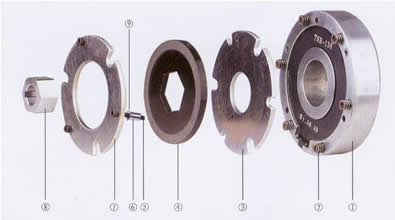

①磁极组 ②制动弹簧 ③衔铁盘 ④摩擦片 ⑤内六角螺丝 ⑥套环 ⑦制动板 ⑧六角固定座 ⑨间隙垫片

■动作原理
   TSB电磁制动器在电源输入时，线圈通电同时制动器的衔铁盘克服弹簧压力被吸向磁极
组这一侧使摩擦片与制动板得以完全送开。当电源断电时，衔铁盘因磁场消失而被弹簧推出，
使衔铁盘、摩擦片、制动板三者产生摩擦而迅速停止。
