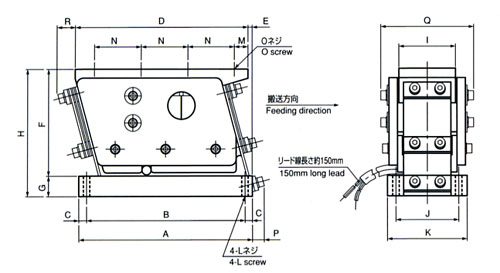

CS-*振动机外形尺寸图
尺寸表(単位：mm)

型式	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R
CS-1	140	128	6	140	3	86	16	102	45	52	64	M6	10	40×3	4-M5	约12	约75	约18
CS-2	192	176	8	192	4	118	22	140	62	70	88	M8	15	52×3	4-M6	约15	约102	约25

式样表

型式	CS-1		CS-2
ばね角度 （θ°）	15
入力電圧 AC(V)	100	200	100	200
許容電流 （mA）	160	90	600	280
入力周波数 （Hz）	50または60
振动机質量 （ｋｇf）	3.8		10.0
驱动波形	全波
塗装色	サイドプレート（カバー）：日塗工 S3-309 本体：日塗工 S2-1034
適用コントローラ	MFC-N3F

シュートの許容寸法及び質量

型式	全长（mm）	幅(mm）	厚（mm）	质量（kgf）
CS-1	300	45	15～20	1
CS-2	500	60	15～20	2
