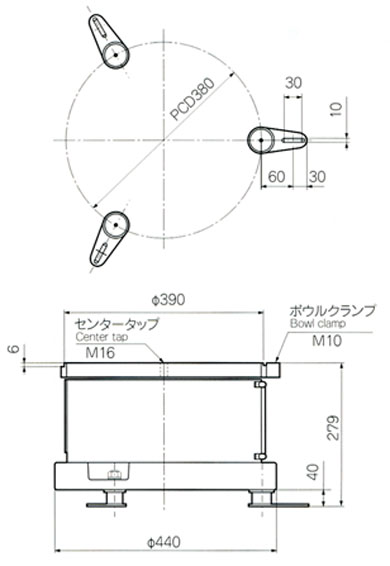

JA-C390N系列振动机外形尺寸图
JA-C390N |
ばね角度 (θ°) |
15 |
入力压 AC(V) |
100 |
200 |
許容电流 (A) |
4.0 |
2.7 |
入力周波数 (Hz) |
50または60 |
塗装色 |
外罩:日塗工 S3-309
ベース:日塗工 S2-1034 |
振动机質量 (kg) |
78 |
許容最大ボウル |
容许最大圆盘直径 (φ) |
620 |
容许最大圆盘质量(kg) |
20 |
許容ワーク質量 (kg) |
5.0 |
适用控制器 |
标准 |
MFC-N3F |
自動共振制御 |
MFC-S5A * |
驱动波形 |
全波 |
半波 |
エアギャップ |
MAX,0.6 |
MAX,1,2 |
板ばね材質 |
スチール |
カーボン |
振动数(回/分) |
50Hz |
6,000 |
3,000 |
60Hz |
7,200 |
3,600 |
マグネット (個) |
1 |
板ばね設置部 (ヶ所) |
3 |
防振ゴム (個)/型式 |
3 / SN-30 |
ボウルクランプ (個) |
3 |
リード線長さ(センターより) |
900 |
