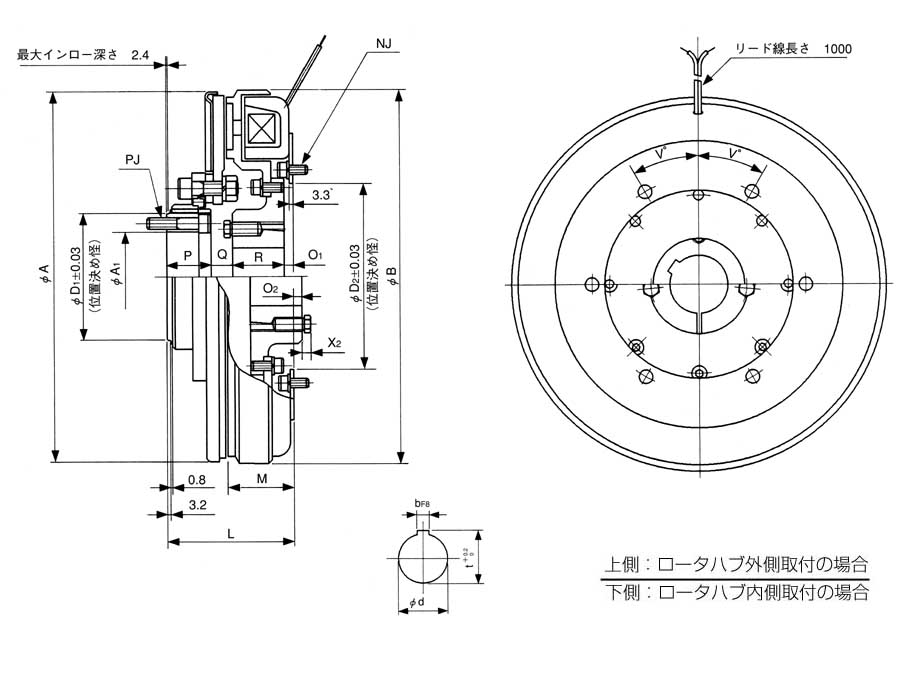

通轴型shinko_sinfonia_神钢电机离合器＜SF-1225/IMS＞

形　式	SF-1225/IMS
静摩擦トルク Nm	650
定格電圧 DC-V	24
消費電力 W(at75逤)	27
質量 kg	31

单位 : mm

径方向	A	320
	A₁	77.8
	B	322.5
	D₁	109.52
	D₂	161.97

軸方向	L	109.2
	M	58.7
	O₁	7.9
	O₂	7.1
	P	38
	Q	18.9
	R	44.4
	X₂	7.5

取
付

NJ

本数

6

P.C.D

184.1

ボルト

M8×16

PJ

本数

8

P.C.D

92.07

ボルト

M10×45

V

30

軸
穴

d

50

b

12

t

53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

通轴型shinko_sinfonia_神钢电机离合器＜SF-1225/IMP＞

形　式	SF-1225/IMP
静摩擦トルク Nm	650
定格電圧 DC-V	24
消費電力 W(at75逤)	27
質量 kg	25

单位 : mm

径方向	A	320
	A₁	120
	B	322.5
	D₂	161.97

軸方向	L	75.4
	M	58.7
	O₁	7.9
	O₂	7.1
	R	44.4
	X₂	7.5

取付	AJ	本数	4
		P.C.D	149.3
		ボルト	M12
	NJ	本数	6
		P.C.D	184.1
		ボルト	M8×16
	V		30
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

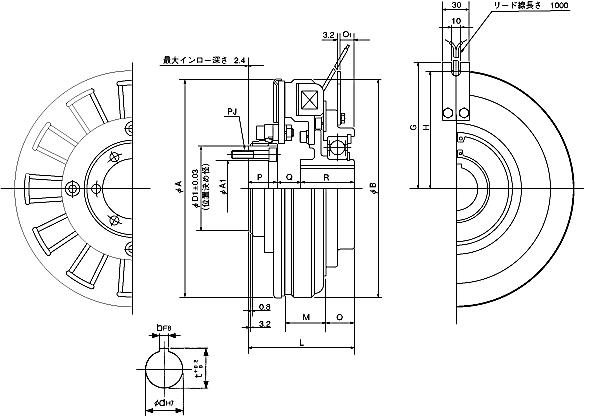

通轴型shinko_sinfonia_神钢电机离合器＜SF-1225/BMS＞

形　式	SF-1225/BMS
静摩擦トルク Nm	650
定格電圧 DC-V	24
消費電力 W(at75逤)	27
質量 kg	34

单位 : mm

径方向	A	320
	A₁	77.8
	B	322.5
	D₁	109.52
	G	170
	H	160

軸方向	L	149.2
	M	58.7
	O	40
	O₁	22.8
	P	38
	Q	33.2
	R	78

取付	PJ	本数	8
		P.C.D	92.07
		ボルト	M10×45
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

通轴型shinko_sinfonia_神钢电机离合器＜SF-1225/BMS＞

形　式	SF-1225/BMP
静摩擦トルク Nm	650
定格電圧 DC-V	24
消費電力 W(at75逤)	27
質量 kg	29

单位: mm

径方向	A	320
	A₁	120
	B	322.5
	G	170
	H	160

軸方向	L	114.6
	M	58.7
	O	40
	O₁	22.8
	R	78

取付	AJ	本数	4
		P.C.D	149.3
		ボルト	M12
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB
