线圈静止型shinko_sinfonia_神钢电机离合器＜TO-2＞



形　式

T0-2
定格トルク  　　　Nm 150

定格電圧　 　　  DC-V

 24
消費電力　　      W(at75℃) 34

質量　                  kg
2.7

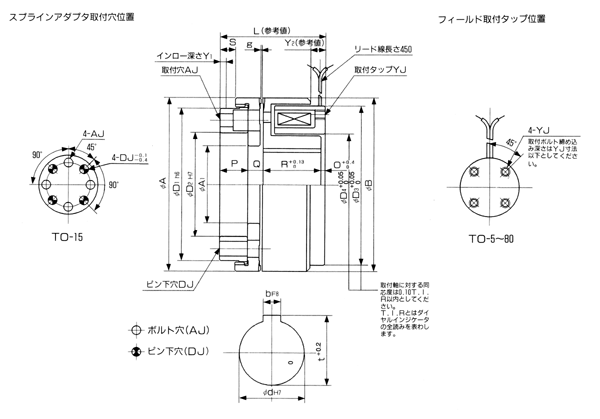

単位 : mm

径
方
向		 A 98.6
A1 45.2
B 98.6
D1 86
D2 58
D3 91.24
D4 55.52
軸
方
向		 L 63.0
O 2.5
P 15.7
Q 9.75
R 35.05
S 9.4
Y1 4
Y2 6.6
g
0.4 +0.3
0
取
付		 AJ P.C.D 35
ボルト穴
φ6.5穴φ11
座グリ深さ7.5
DJ P.C.D 72.9
ピン下穴 8
YJ P.C.D 84.12
タップ M5x6
軸
穴		 d 37
b 10
t 40.5
電源箱
DMP-63/24A
