线圈静止型shinko_sinfonia_神钢电机离合器＜TO-80＞



形　式

T0-80
定格トルク  　　Nm 800

定格電圧　 　　  DC-V

 24
消費電力　　      W(at75℃) 79

質量　                  kg
12

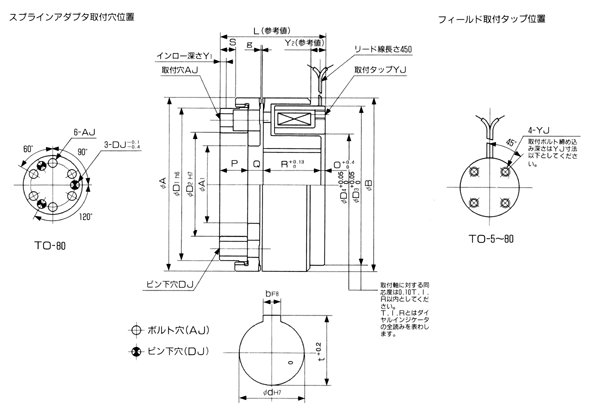

単位 : mm

径
方
向		 A 162.6
A1 79.3
B 162.6
D1 144
D2 104
D3 152.35
D4 99.01
軸
方
向		 L 104.1
O 3.8
P 28.4
Q 14.19
R 57.71
S 16.8
Y1 8
Y2 10.4
g
0.5 +0.3
0
取
付		 AJ P.C.D 86.87
ボルト穴
φ11穴φ11.7
座グリ深さ13
DJ P.C.D 124.46
ピン下穴 13
YJ P.C.D 133.35
タップ M8亊9
軸
穴		 d 67
b 18
t 73
電源箱
DMP-100/24A

　
