线圈旋转型shinko_sinfonia_神钢电机离合器<TR-10>



形 式

TR-10
定格トルク     Nm
100

定格電圧     DC-V

24
消費電力    W(at75℃)
26

質量               kg

1.5

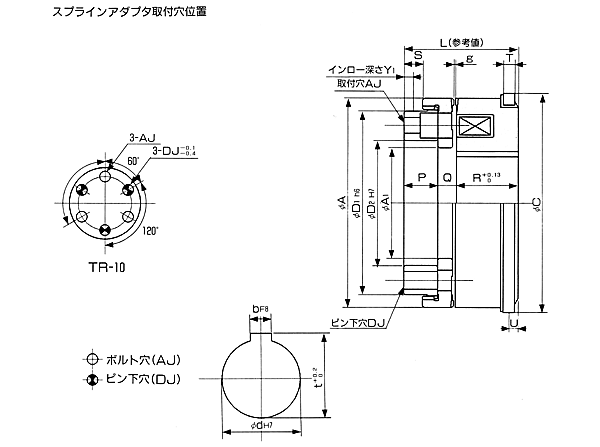

単位 : mm



A 85.9
A1 44.4
C 90.5
D1 73
D2 50


L 45.2
P 12.7
Q 7.74
R 24.76
S 6.6
T 6.3
U 5.1
Y1 3
g
0.3 +0.2
0

A
J
P.C.D 62.48



φ5.5穴
φ9座グリ
深さ6.5
D P.C.D 62.48
ピン下穴 6

d 37
b 10
t 40.5
電源箱
DMP-63/24A
