线圈旋转型shinko_sinfonia_神钢电机离合器＜TR-80＞



形　式

TR-80
定格トルク  　　　Nm
800

定格電圧　 　　　DC-V
24
消費電力　　　　W(at75℃)
47

質量　            　　kg
12

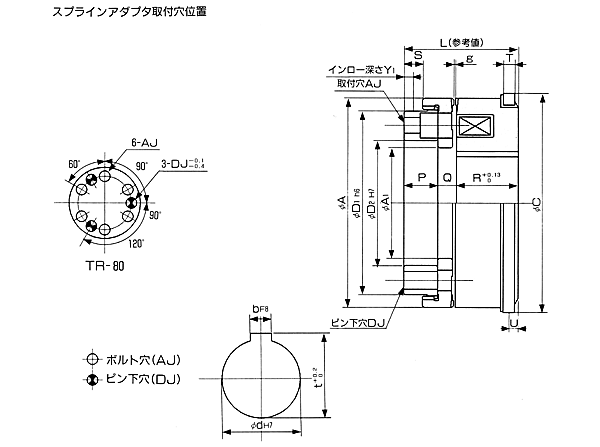

単位 : mm

径
方
向		 A 162.6
A1 85.9
C 168.3
D1 144
D2 104
軸
方
向		 L 90.9
P 28.4
Q 14.01
R 48.49
S 16.8
T 8
U 5.6
Y1 8
g
0.5 +0.3
0
取
付		 A
J		 P.C.D 124.46
ボ
ル
ト
穴
φ11穴
φ17.5座グリ
深さ13
D P.C.D 124.46
ピン下穴 13
軸
穴		 d 72
b 20
t 78
電源箱
DMP-63/24A
