轴承安装型<TZ-40>



形 式

TZ-40
定格トルク   Nm 400

定格電圧   DC-V

24
消費電力   W(at75℃) 50

質量             kg

8.5

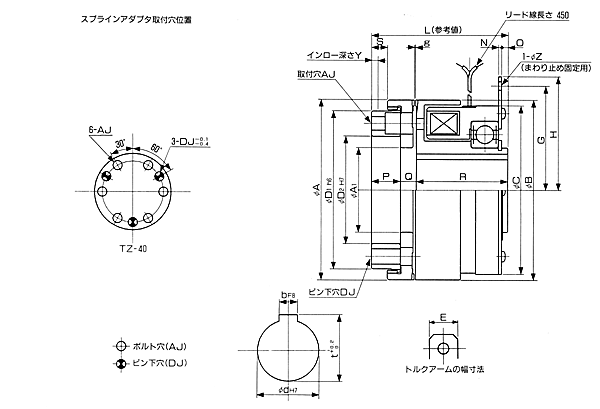

単位 : mm



A 137.7
A1 64.3
B 137.7
C 133
D1 118
D2 84
E 16
H 79
G 73


L 109.9
N 1.8
O 6.2
P 22.4
Q 12.5
R 75
S 13.9
Y 4
Z 5.5
g
0.4 +0.1
0

P.C.D 86.87
AJ
Φ9穴
Φ14
座グリ深さ
10
DJ 10

d 50
b 15
t 55
電源箱
DMP-100/24A
