外形尺寸图

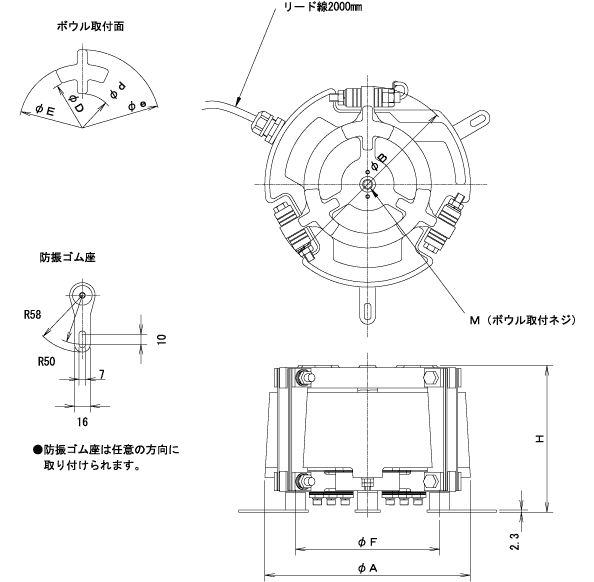

DMS-15/20

尺寸表

単位:mm

形式 H φA φB M φD φE φd φe
DMS-15 127~130~133 ]160 150 M8 72 94 50 120
DMS-20 147~150~153 210 200 M10 100 130 70 160

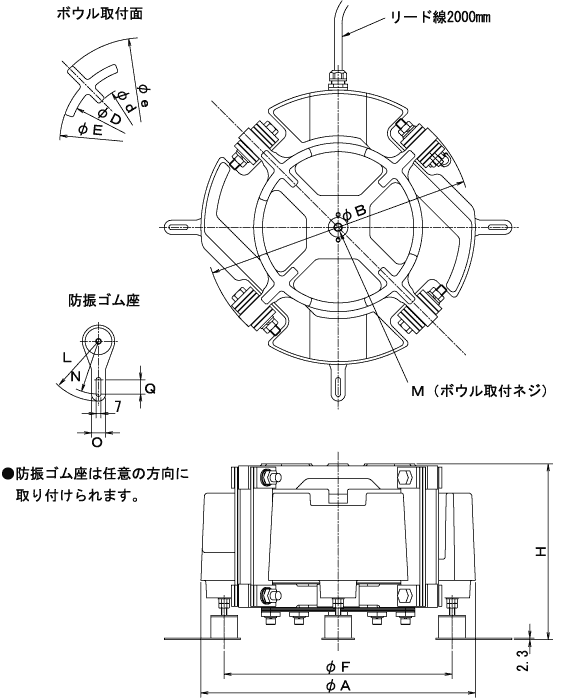

DMS-25~45

尺寸表

単位:mm

形式 H φA φB M φF L N O Q φD φE φd φe
DMS-25 182~185~188 260 250 M12 216 58 50 16 10 140 160 100 200
DMS-30 215~220~225 310 300 M12 252 85 75 20 20 172 192 140 240
DMS-38 245~250~255 390 380 M16 324 85 75 20 20 215 240 170 300
DMS-45 260~265~270 460 450 M16 390 85 75 20 20 270 300 210 350
