| 外形尺寸图 |

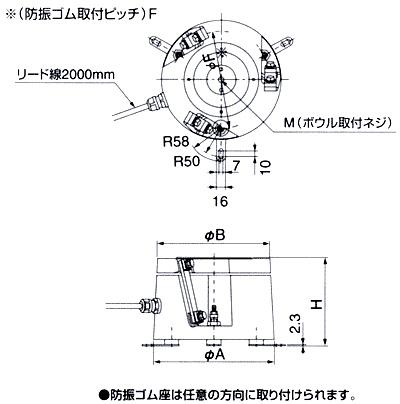

| EA-15/20 | 単位：mm |
|
|
| 尺寸图 | 単位：mm |
| 形式 | H | φA | φB | M | φF |
| EA-15 | 130～133～136 | 160 | 150 | M8 | 130 |
| EA-20 | 152～155～158 | 210 | 200 | M10 | 170 |

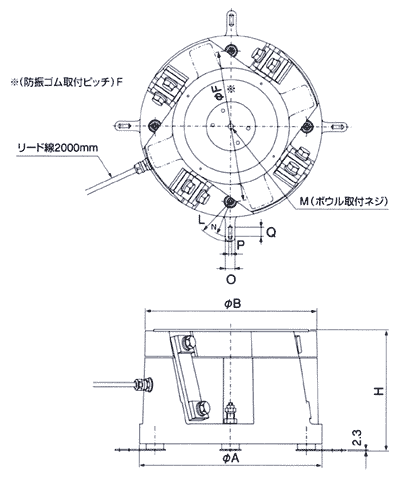

| EA-25/30/45 | 単位：mm |
|
|
| 尺寸图 | 単位：mm |
| 形式 | H | φA | φB | M | φF | L | N | O | P | Q |
| EA-25 | 187～190～193 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 7 | 10 |
| EA-30 | 215～220～225 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 7 | 20 |
| EA-38 | 255～260～265 | 390 | 375 | M16 | 324 | 85 | 75 | 20 | 7 | 20 |
| EA-45 | 275～280～285 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 7 | 20 |
