外形尺寸图

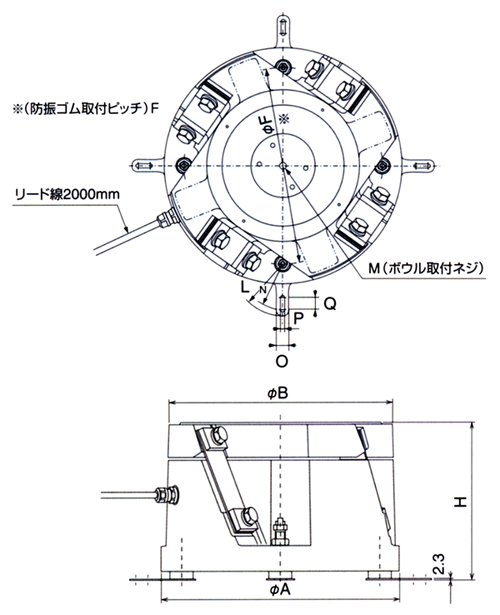

ER-25/30/38/45

単位:mm

尺寸图

単位:mm

形式 H φA φB M φF L N O P Q
ER-25 194~198~202 260 250 M12 216 58 50 16 7 10
ER-30 218~225~232 310 300 M12 252 85 75 20 7 20
ER-38 257~264~271 390 375 M16 324 85 75 20 7 20
ER-45 280~286~292 460 450 M16 390 85 75 20 7 20

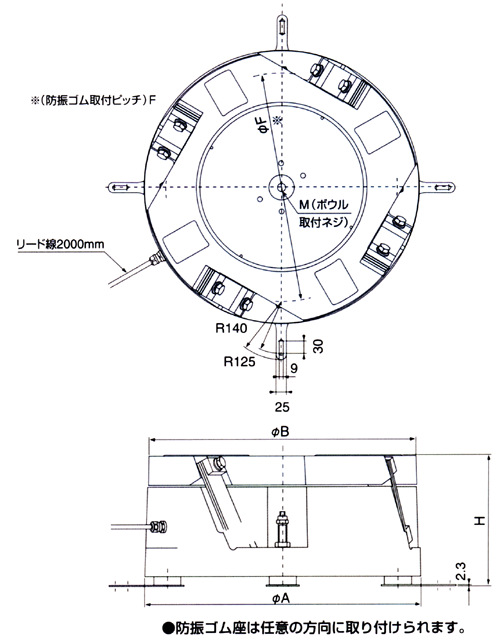

ER-55/65

尺寸图

単位:mm

形式 H φA φB M φF
ER-55 312~321~300 560 550 M20 450
ER-65 312~321~330 660 650 M20 550

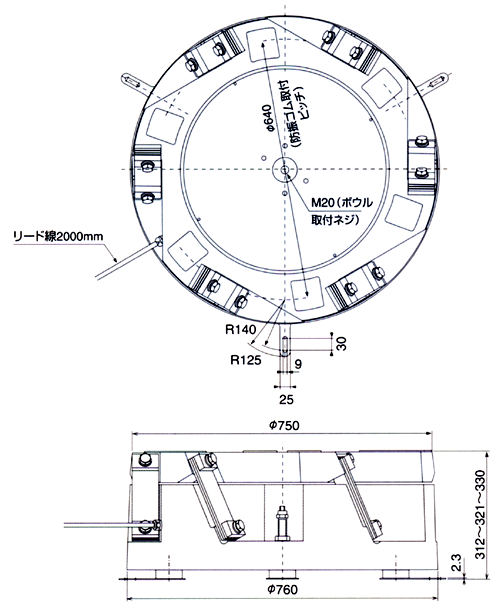

ER-75

単位:mm
