LFG系列shinko_sinfonia_神钢电机供料机

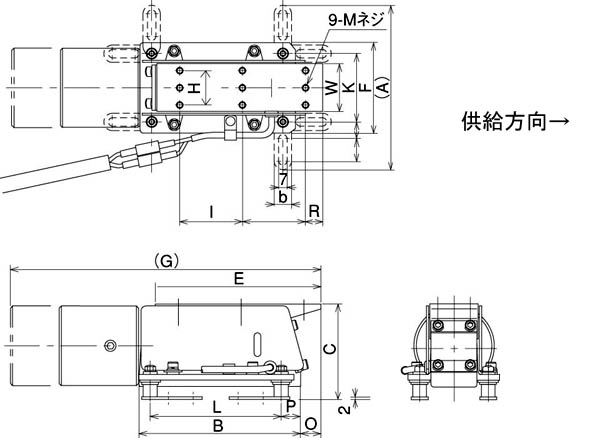

外形尺寸图

样式
形式 LFG-400 LFG-550 LFG-700
定格電圧(V)

200

定格電流(A) 0.08 0.15 0.2
振動数(Hz) 80~110 75~100 65~90
駆動部質量(kg) 4.3 8.5 14.0
板ばね角度(度)

15

最大振幅(mm) 0.65 0.75 0.9
適用
コントローラ
AC
200V用
シングル C8-05VF
ツイン C8-3VFT-2
AC
100V用
シングル C8-05VF + C8-TR
ツイン C8-3VFT-1

尺寸表

単位:mm

形式 A B C E F G H I
LFG-400 145 142 84 145 80 230~270 28 55
LFG-550 181 202 104 200 100 315~375 38 75
LFG-700 191 205 114 250 110 400~460 46 90
形式 K L M O P R W b i n
LFG-400 60 115 6 18 17 15 42 15 20 15
LFG-550 75 165 6 21 22 20 52 20 25 17.5
LFG-700 85 215 6 22 27 25 61 20 25 17.5

LFG系列shinko_sinfonia_神钢电机供料机

シュート仕様およびオーバーハング

単位:mm

適用
リニア
フィーダ

最大
最大
最小
質量
範囲
(kg)
基準位置
(シュート全長最大時)
L1 L2 L3 L4 L5
LFG-300 400 50 10 0.8~2.0 105 150 20 145 18
LFG-400 550 65 14 1.4~3.5 140 210 25 200 21
LFG-550 700 75 16 2.2~5.5 180 270 30 250 22
