MVC型输送机系列

---

■标准式样

形 式	輸送 能力 (T/hr)	振動数 (Hz)	トラフ長さ (m)
				3	4	5	6	8	10	12	15	18	20
MVC- 150	9	6.7～10.8	モータ (kW)	0.75	0.75	0.75	0.75	0.75	1.5	1.5	1.5	1.5	2.2
			总重量 (kg)	350	430	500	600	730	850	1000	1150	1350	1500
MVC- 300	20	6.7～10.8	モータ (kW)	0.75	0.75	0.75	1.5	1.5	1.5	2.2	2.2	2.2	3.7
			总重量 (kg)	450	550	650	800	950	1100	1300	1550	1800	2000
MVC- 450	35	6.7～10.8	モータ (kW)	0.75	0.75	1.5	1.5	1.5	2.2	2.2	2.2	3.7	3.7
			总重量 (kg)	500	600	750	900	1050	1250	1500	1750	2100	2300
MVC- 600	50	6.7～10.8	モータ (kW)	0.75	1.5	1.5	1.5	2.2	2.2	2.2	3.7	3.7	3.7
			总重量 (kg)	600	700	850	1000	1250	1450	1700	2000	2400	2650
MVC- 750	65	6.7～10.8	モータ (kW)	-	1.5	1.5	2.2	2.2	2.2	3.7	3.7	-	-
			总重量 (kg)	-	850	950	1100	1350	1600	1900	2300	-	-
MVC- 900	80	6.7～10.8	モータ (kW)	-	1.5	2.2	2.2	2.2	3.7	3.7	3.7	-	-
			总重量 (kg)	-	950	1100	1300	1500	1800	2150	2550	-	-
MVC-1050	95	6.7～10.8	モータ (kW)	-	2.2	2.2	2.2	3.7	3.7	3.7	3.7	-	-
			总重量 (kg)	-	1100	1250	1450	1800	2200	2500	3000	-	-

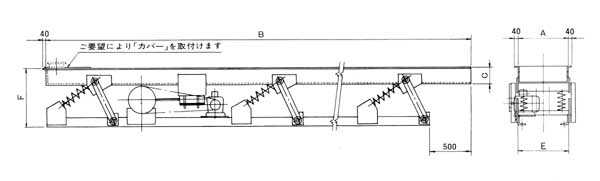

■外形尺寸图

■尺寸表

単位：mm

形 式	A	B										C	D	F
MVC- 150	150	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	120	330	610
MVC- 300	300	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	140	300	630
MVC- 450	450	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	180	450	670
MVC- 600	600	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	180	600	670
MVC- 750	750	-	4000	5000	6000	8000	10000	12000	15000	-	-	180	750	670
MVC- 900	900	-	4000	5000	6000	8000	10000	12000	15000	-	-	180	900	670
MVC-1050	1050	-	4000	5000	6000	8000	10000	12000	15000	-	-	180	1050	670
