MVCB/MVCB-L平衡型输送机系列

■标准式样
形 式 輸送能力(T/hr) 振動数(Hz)
MVCB- 150 5 6.7~10.8
MVCB- 300 20 6.7~10.8
MVCB- 450 35 6.7~10.8
MVCB- 600 50 6.7~10.8
MVCB- 750 65 6.7~10.8
MVCB- 900 80 6.7~10.8
MVCB-1050 95 6.7~10.8
MVCB-1200 110 6.7~10.8
MVCB-1350 125 6.7~10.8
MVCB-1500 140 6.7~10.8
MVCB-1650 155 6.7~10.8
MVCB-1800 170 6.7~10.8
MVCB-2000 185 6.7~10.8
形式 トラフ長さ (m)
  3 4 5 6 8 10 12 15 18 20 25 30
MVCB- 150 モータ
(kW)
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2.2 2.2 2.2 3.7
総重量
(kg)
440 580 730 870 1160 1450 1740 2180 2610 2900 3630 4360
MVCB- 300 モータ
(kW)
1.5 1.5 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5
総重量
(kg)
670 890 1110 1340 1780 2230 2670 3340 4010 4450 5570 6680
MVCB- 450 モータ
(kW)
1.5 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 5.5
総重量
(kg)
800 1060 1330 1600 2130 2660 3190 3990 4790 5320 6650 7980
MVCB- 600 モータ
(kW)
1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 5.5 7.5
総重量
(kg)
970 1300 1620 1950 2590 3240 3890 4860 5840 6490 8110 9730
MVCB- 750 モータ
(kW)
1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 7.5 7.5 5.5X2 5.5X2
総重量
(kg)
1530 2040 2550 3060 4080 5100 6120 7650 9180 10200 12750 15300
MVCB- 900 モータ
(kW)
1.5 1.5 2.2 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5X2 5.5X2
総重量
(kg)
1720 2290 2870 3440 4590 5740 6880 8610 10330 11470 14340 17210
MVCB-1050 モータ
(kW)
1.5 2.2 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5X2 5.5X2 7.5X2
総重量
(kg)
1910 2550 3190 3820 5100 6370 7650 9560 11470 12750 15930 19120
MVCB-1200 モータ
(kW)
1.5 2.2 2.2 3.7 3.7 5.5 5.5 7.5 5.5X2 5.5X2 5.5X2 7.5X2
総重量
(kg)
2100 2800 3500 4210 5610 7010 8410 10510 12620 14020 17520 21030
MVCB-1350 モータ
(kW)
1.5 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5X2 5.5X2 7.5X2 7.5X2
総重量
(kg)
2340 3110 3890 4680 6230 7790 9340 11680 14020 15570 19470 23360
MVCB-1500 モータ
(kW)
2.2 2.2 3.7 3.7 5.5 5.5 7.5 5.5X2 5.5X2 5.5X2 7.5X2 11X2
総重量
(kg)
2530 3370 4210 5060 6740 8420 10110 12630 15160 16850 21060 25270
MVCB-1650 モータ
(kW)
2.2 3.7 3.7 3.7 5.5 7.5 7.5 5.5X2 5.5X2 7.5X2 7.5X2 11X2
総重量
(kg)
2760 3680 4600 5520 7350 9200 11040 13800 16560 18390 22990 27590
MVCB-1800 モータ
(kW)
2.2 3.7 3.7 3.7 5.5 7.5 7.5 5.5X2 5.5X2 7.5X2 7.5X2 11X2
総重量
(kg)
2960 3940 4920 5900 7860 9840 11800 14760 17700 19660 24580 29500
MVCB-2000 モータ
(kW)
2.2 3.7 3.7 5.5 5.5 7.5 5.5X2 5.5X2 7.5X2 7.5X2 11X2 11X2
総重量
(kg)
3250 4340 5430 6520 8680 10860 13020 16280 19540 21700 27130 32560

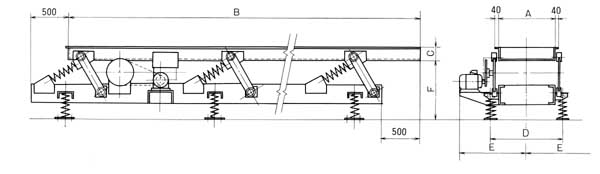

■外形寸法図


■寸法表

単位:mm

形 式 B
MVCB- 150 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB- 300 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB- 450 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB- 600 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB- 750 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB- 900 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1050 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1200 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1350 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1500 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1650 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-1800 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000
MVCB-2000 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000 25000 30000

形 式 A C D E(max) F
MVCB- 150 150 140 450 750 600
MVCB- 300 300 200 550 800 600
MVCB- 450 450 200 700 1000 600
MVCB- 600 600 250 850 1100 650
MVCB- 750 750 250 1000 1200 700
MVCB- 900 900 250 1150 1250 700
MVCB-1050 1050 250 1300 1350 700
MVCB-1200 1200 250 1450 1400 750
MVCB-1350 1350 250 1600 1450 750
MVCB-1500 1500 250 1750 1550 750
MVCB-1650 1650 250 1900 1650 800
MVCB-1800 1800 250 2050 1750 850
MVCB-2000 2000 250 2250 1850 900


MVCB-L平衡型输送机系列

■标准式样
形 式 輸送能力
(T/hr)
振動数
(Hz)
トラフ長さ (m)
  4 5 6 7 8
MVCB- 600-L 40 6.7~10 モータ(kW) 2.2 2.2 3.7 3.7 3.7
总重量(kg) 2000 2400 2800 3200 3700
MVCB- 750-L 50 6.7~10 モータ(kW) 2.2 3.7 3.7 2.2X2 2.2X2
总重量(kg) 2500 3000 3600 4100 4700
MVCB- 900-L 60 6.7~10 モータ(kW) 3.7 3.7 2.2X2 2.2X2 2.2X2
总重量(kg) 3200 3900 4600 5300 6100
MVCB-1050-L 70 6.7~10 モータ(kW) 3.7 2.2X2 2.2X2 3.7X2 3.7X2
总重量(kg) 3600 4500 5300 6100 6900
MVCB-1200-L 85 6.7~10 モータ(kW) 3.7 2.2X2 2.2X2 3.7X2 3.7X2
总重量(kg) 4000 5000 5900 6800 7700

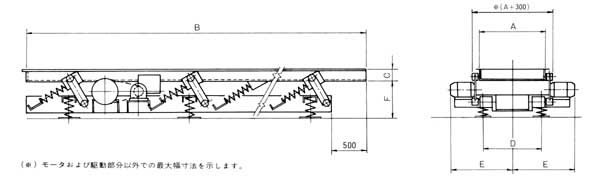

■外形尺寸图

■尺寸表

単位:mm

形 式 A B C D Emax F
MVCB- 600-L 600 4000 5000 6000 7000 8000 150 500 750 500
MVCB- 750-L 750 4000 5000 6000 7000 8000 150 650 830 500
MVCB- 900-L 900 4000 5000 6000 7000 8000 150 800 900 500
MVCB-1050-L 1050 4000 5000 6000 7000 8000 200 950 980 500
MVCB-1200-L 1200 4000 5000 6000 7000 8000 200 1100 1050 500
