RVF型输送机系列（管道型）
| ■标准式样：パイプ形 |
| 形 式 | 輸送能力 (T/Hr) |
振動数 (Hz) 50Hz/60Hz |
重量 (kg) |
振動モータ
形式 (2台) |
適用制御器 |
| RVF-φ150-1.8 | 7 | 24.2/29.2 | 90 | RV-14D | ORV-14X2R |
| RVF-φ150-2.4 | 7 | 24.2/29.2 | 150 | RV-24D | ORV-24X2R |
| RVF-φ200-1.8 | 12 | 24.2/29.2 | 180 | RV-24D | ORV-24X2R |
| RVF-φ200-2.4 | 12 | 24.2/29.2 | 240 | RV-44D | ORV-44X2R |
| RVF-φ200-3.0 | 12 | 24.2/29.2 | 270 | RV-44D | ORV-44X2R |
| RVF-φ300-2.4 | 25 | 24.2/29.2 | 270 | RV-44D | ORV-44X2R |
| RVF-φ300-3.0 | 25 | 24.2/29.2 | 390 | RV-74D | ORV-74X2R |
| RVF-φ300-4.0 | 25 | 12.1/14.6 | 450 | RV-78B | ORV-78X2R |
| RVF-φ300-5.0 | 25 | 12.1/14.6 | 550 | RV-78B | ORV-78X2R |
| RVF-φ400-2.4 | 40 | 24.2/29.2 | 410 | RV-74D | ORV-74X2R |
| RVF-φ400-3.0 | 40 | 24.2/29.2 | 450 | RV-74D | ORV-74X2R |
| RVF-φ400-4.0 | 40 | 12.1/14.6 | 550 | RV-78B | ORV-78X2R |
| RVF-φ400-5.0 | 40 | 12.1/14.6 | 800 | RV-158B | ORV-158X2 |

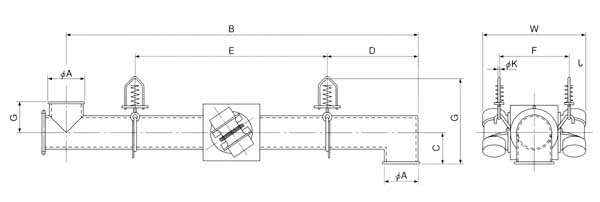

| ■外形尺寸表：パイプ形 |
 |
| ■尺寸表：パイプ形 | 単位：mm |
| 形式 | A | B | C | D | E | F | G | W | K |
| RVF-φ150-1.8 | 165 | 1600 | 150 | 250 | 1100 | 400 | 約560 | 約700 | 13 |
| RVF-φ150-2.4 | 165 | 2200 | 150 | 250 | 1700 | 400 | 約560 | 約800 | 13 |
| RVF-φ200-1.8 | 216 | 1500 | 200 | 250 | 1000 | 450 | 約610 | 約850 | 13 |
| RVF-φ200-2.4 | 216 | 2100 | 200 | 250 | 1700 | 450 | 約620 | 約900 | 13 |
| RVF-φ200-3.0 | 216 | 2700 | 200 | 300 | 2300 | 450 | 約620 | 約900 | 13 |
| RVF-φ300-2.4 | 318 | 2000 | 250 | 300 | 1400 | 650 | 約720 | 約1000 | 13 |
| RVF-φ300-3.0 | 318 | 2600 | 250 | 350 | 1900 | 650 | 約740 | 約1150 | 13 |
| RVF-φ300-4.0 | 318 | 3600 | 250 | 650 | 2300 | 650 | 約740 | 約1150 | 13 |
| RVF-φ300-5.0 | 318 | 4600 | 250 | 650 | 3300 | 650 | 約750 | 約1200 | 13 |
| RVF-φ400-2.4 | 406 | 1900 | 300 | 300 | 1250 | 800 | 約840 | 約1250 | 13 |
| RVF-φ400-3.0 | 406 | 2500 | 300 | 400 | 1700 | 800 | 約840 | 約1250 | 13 |
| RVF-φ400-4.0 | 406 | 3500 | 300 | 500 | 2500 | 800 | 約850 | 約1300 | 13 |
| RVF-φ400-5.0 | 406 | 4500 | 300 | 500 | 3500 | 800 | 約950 | 約1500 | 20 |
