（4）F/FH电磁式上部驱动式标准型

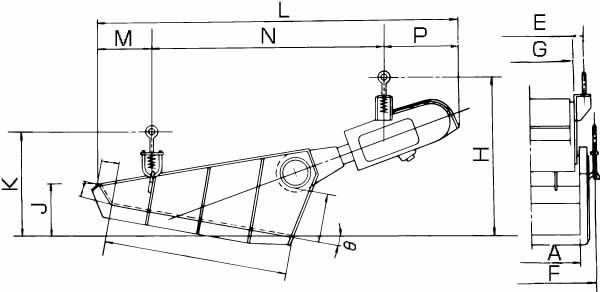

■尺寸表

単位：mm
形式 A B C D E F G θ H J K L M N P
F-212BDT 300 762 80 180 412 396 310 10° 550 225 365 1340 235 840 265
350 500 80 150 412 446 310 0° 575 80 260 1160 200 690 270
450 550 80 160 412 546 310 0° 590 80 285 1190 115 800 275
F-22BDT 350 914 90 230 500 446 380 10° 760 265 450 1635 265 1085 285
400 914 90 230 500 496 380 10° 760 265 450 1635 265 1085 285
410 750 80 180 500 506 380 10° 630 220 405 1580 200 1100 280
FH-22BDT 450 914 90 230 500 546 380 10° 760 265 450 1635 265 1085 285
500 914 90 230 500 650 380 12° 750 290 475 1645 255 1100 290
550 900 100 230 500 646 380 0° 835 100 340 1880 310 1270 300
F-33BDT 550 1067 100 280 628 722 508 10° 915 310 600 2110 320 1350 440
458 1067 100 280 638 820 508 10° 915 310 430 2085 320 1325 440
FH-33BDT 600 1067 100 280 666 772 546 10° 915 310 600 2110 320 1350 440
F-44BDT 750 1219 120 350 958 970 760 10° 1055 355 685 2635 345 1730 560
750 1067 120 350 958 970 760 10° 1045 340 675 2560 270 1730 560
F-45BDT 900 1524 150 460 1143 1120 760 10° 1370 440 785 3040 465 2000 575
FH-45BDT 1050 1524 150 460 1143 1270 840 10° 1370 440 785 3040 465 2000 575
